ASTM /ISO ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಗ್ರಾಹಕೀಯಗೊಳಿಸಬಹುದಾದ / ನೈಲಾನ್ ಲೇಪಿತ / ಗ್ಯಾಲ್ವನೈಸ್ಡ್ ಬ್ಯಾಕಿಂಗ್ ರಿಂಗ್ ಸ್ಟೀಲ್ ಫ್ಲೇಂಜ್ ಅಡಾಪ್ಟರ್ ಫ್ಲೇಂಜ್ ಪ್ಲೇಟ್

ಸಣ್ಣ ವಿವರಣೆ:

1. ಹೆಸರು : ಗ್ಯಾಲ್ವನೈಸ್ಡ್ ಸ್ಟೀಲ್ ಪ್ಲೇಟ್/ ಪಿಪಿ ವಿತ್ ಸ್ಟೀಲ್ ಕೋರ್/ಸ್ಟೇನ್‌ಲೆಸ್ ಸ್ಟೀಲ್

2. ಗಾತ್ರ : dn20-dn1200mm

3. PN16 ಅಥವಾ PN 10/ EN1092-1, ANSI150, AS2129/AS4087

ನಮಗೆ ಇಮೇಲ್ ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನದ ವಿವರ

ಉತ್ಪನ್ನ ಟ್ಯಾಗ್ಗಳು

ವಿವರವಾದ ಮಾಹಿತಿ

ಉತ್ಪನ್ನದ ಹೆಸರು:	HDPE ಫಿಟ್ಟಿಂಗ್‌ಗಳಿಗಾಗಿ ಫ್ಲೇಂಜ್ ಪ್ಲೇಟ್ ಅಥವಾ ಬ್ಯಾಕಿಂಗ್ ರಿಂಗ್ ಗ್ಯಾಸ್ ಮತ್ತು ವಾಟರ್ ಸಪ್ಲೈ PN16 SDR11 PE100 ಗಾಗಿ ಫ್ಲೇಂಜ್ ಅಡಾಪ್ಟರ್	ಸಂಪರ್ಕ:	ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕ
ಪ್ರಮಾಣಿತ:	EN 12201-3:2011,EN 1555-3:2010	ವಸ್ತು:	ನೈಲಾನ್ ಲೇಪಿತ ಫ್ಲೇಂಜ್ ಪ್ಲೇಟ್(PN16)
ಒತ್ತಡ:	PN16 PN10	ಅಪ್ಲಿಕೇಶನ್:	ಅನಿಲ, ನೀರು, ತೈಲ ಇತ್ಯಾದಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ ಸಂಖ್ಯೆ: ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ ಫ್ಲೇಂಜ್ಗಳು

ಮಾನದಂಡ: ANSI, DIN, JIS

ಉತ್ಪನ್ನದ ಹೆಸರು: ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ ಫ್ಲೇಂಜ್ಸ್

ಬಳಕೆ: ಪೈಪ್ ಸಂಪರ್ಕ

ತಂತ್ರಜ್ಞಾನ: ಖೋಟಾ

ಒತ್ತಡ: 150-1500Lbs

ಪ್ರಕಾರ:WN ಥ್ರೆಡ್ BL SW LJ

ಮೇಲ್ಮೈ: ಕಪ್ಪು ಬಣ್ಣ ಅಥವಾ ಆಂಟಿಡಸ್ಟ್ ಆಯಿಲ್

ನೀರಿನ ಮಾರ್ಗ: ಜೊತೆ ಅಥವಾ ಇಲ್ಲದೆ

ಅಪ್ಲಿಕೇಶನ್: ಪೈಪ್ ಫಿಟ್ಟಿಂಗ್; ಕೈಗಾರಿಕಾ; ಯಂತ್ರೋಪಕರಣಗಳು; ನಿರ್ಮಾಣ

ಪ್ಯಾಕಿಂಗ್: ಪ್ಲೈವುಡ್ ಮರದ ಹಲಗೆಗಳು

ವಸ್ತು: ಕಾರ್ಬನ್ ಸ್ಟೀಲ್; ಸ್ಟೇನ್ಲೆಸ್ ಸ್ಟೀಲ್

ನಿರ್ದಿಷ್ಟತೆ

ನಿರ್ದಿಷ್ಟತೆ		ΦD	K	ΦE-n
PE	ಉಕ್ಕು	ΦD	K	ವ್ಯಾಸ	ಸಂ.
40	32	135	100	18	4
50	40	145	110	18	4
63	50	160	125	18	4
75	65	177	145	18	4
90	80	190	160	18	8
110	100	212	180	18	8
125	100	212	180	18	8
140	125	240	210	18	8
160	150	277	240	22	8
180	150	277	240	22	8
200	200	330	295	22	8
225	200	330	295	22	8
250	250	400	355	22	12
280	250	400	355	22	12
315	300	445	410	22	12
355	350	505	470	22	16
400	400	565	525	26	16
450	450	625	585	26	20
500	500	700	650	26	20
560	600	825	770	30	20
630	600	825	770	30	20
710	700	895	840	30	24
800	800	1010	950	33	24
900	900	1110	1050	33	28
1000	1000	1220	1160	36	28
1200	1200	1455	1380	39	32

ವಿವರಗಳು

SABS 1123 ಫ್ಲೇಂಜ್ ಫ್ಲೇಂಜ್‌ಗಳ ಗಾತ್ರದ ಚಾರ್ಟ್	1/2" (15 NB) ರಿಂದ 48" (1200NB) DN10~DN5000
SABS 1123 ಫ್ಲೇಂಜ್ ಫ್ಲೇಂಜ್ ಮಾನದಂಡಗಳು	ANSI/ASME B16.5, B16.47 ಸರಣಿ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI ಫ್ಲೇಂಜ್‌ಗಳು, ASME ಫ್ಲೇಂಜ್‌ಗಳು, BS ಫ್ಲೇಂಜ್‌ಗಳು, DIN ಫ್ಲೇಂಜ್‌ಗಳು, EN ಫ್ಲೇಂಜ್‌ಗಳು, GOASST ಫ್ಲೇಂಜ್‌ಗಳು ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
SABS 1123 ಫ್ಲೇಂಜ್ ಫ್ಲೇಂಜ್ ಪ್ರೆಶರ್ ರೇಟಿಂಗ್ ANSI	ವರ್ಗ 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
ಡಿಐಎನ್‌ನಲ್ಲಿ ಎಸ್‌ಎಬಿಎಸ್ 1123 ಫ್ಲೇಂಜ್ ಫ್ಲೇಂಜ್‌ಗಳ ಒತ್ತಡದ ಲೆಕ್ಕಾಚಾರ	6ಬಾರ್ 10ಬಾರ್ 16ಬಾರ್ 25ಬಾರ್ 40ಬಾರ್ / ಪಿಎನ್6 ಪಿಎನ್10 ಪಿಎನ್16 ಪಿಎನ್25 ಪಿಎನ್40, ಪಿಎನ್64
JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
UNI	6ಬಾರ್ 10ಬಾರ್ 16ಬಾರ್ 25ಬಾರ್ 40ಬಾರ್
EN	6ಬಾರ್ 10ಬಾರ್ 16ಬಾರ್ 25ಬಾರ್ 40ಬಾರ್
ಲೇಪನ	ಆಯಿಲ್ ಬ್ಲ್ಯಾಕ್ ಪೇಂಟ್, ಆಂಟಿ-ರಸ್ಟ್ ಪೇಂಟ್, ಝಿಂಕ್ ಲೇಪಿತ, ಹಳದಿ ಪಾರದರ್ಶಕ, ಕೋಲ್ಡ್ ಮತ್ತು ಹಾಟ್ ಡಿಪ್ ಗ್ಯಾಲ್ವನೈಸ್ಡ್
SABS 1123 ಫ್ಲೇಂಜ್‌ನ ಅತ್ಯಂತ ಸಾಮಾನ್ಯ ವಿಧಗಳು	ಖೋಟಾ / ಥ್ರೆಡ್ / ಸ್ಕ್ರೂಡ್ / ಪ್ಲೇಟ್
ಪರೀಕ್ಷಾ ಪ್ರಮಾಣಪತ್ರಗಳು	EN 10204/3.1B ಕಚ್ಚಾ ವಸ್ತುಗಳ ಪ್ರಮಾಣಪತ್ರ 100% ರೇಡಿಯಾಗ್ರಫಿ ಪರೀಕ್ಷಾ ವರದಿ ಮೂರನೇ ವ್ಯಕ್ತಿಯ ತಪಾಸಣೆ ವರದಿ, ಇತ್ಯಾದಿ
ಉತ್ಪಾದನಾ ತಂತ್ರ	ನಕಲಿ, ಶಾಖ ಚಿಕಿತ್ಸೆ ಮತ್ತು ಯಂತ್ರ
ಕನೆಕ್ಟ್ ಟೈಪ್/ ಫ್ಲೇಂಜ್ ಫೇಸ್ ಟೈಪ್	ಬೆಳೆದ ಮುಖ (RF), ಉಂಗುರದ ಪ್ರಕಾರದ ಜಂಟಿ (RTJ), ಚಪ್ಪಟೆ ಮುಖ (FF), ದೊಡ್ಡ ಗಂಡು-ಹೆಣ್ಣು (LMF), ಮಡಿಲು-ಜಂಟಿ ಮುಖ (LJF), ಸಣ್ಣ ಗಂಡು-ಹೆಣ್ಣು (SMF), ಸಣ್ಣ ನಾಲಿಗೆ, ದೊಡ್ಡ ನಾಲಿಗೆ ಮತ್ತು ತೋಡು , ಗ್ರೂವ್
ವಿಶೇಷ ವಿನ್ಯಾಸ	ನಿಮ್ಮ ರೇಖಾಚಿತ್ರದ ಪ್ರಕಾರ AS, ANSI, BS, DIN ಮತ್ತು JIS 15 NB (1/2") ರಿಂದ 200 NB (8") ಸಮಾನ ಮತ್ತು ಕಡಿಮೆಗೊಳಿಸುವ ಸಂರಚನೆಗಳು
ಪರೀಕ್ಷೆ	ಡೈರೆಕ್ಟ್-ರೀಡಿಂಗ್ ಸ್ಪೆಕ್ಟ್ರೋಗ್ರಾಫ್, ಹೈಡ್ರೋಸ್ಟಾಟಿಕ್ ಟೆಸ್ಟಿಂಗ್ ಮೆಷಿನ್, ಎಕ್ಸ್-ರೇ ಡಿಟೆಕ್ಟರ್, ಯುಐ ಟ್ರಾಸಾನಿಕ್ ನ್ಯೂನತೆ ಡಿಟೆಕ್ಟರ್, ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪಾರ್ಟಿಕಲ್ ಡಿಟೆಕ್ಟರ್
ಉಪಕರಣ	ಪ್ರೆಸ್ ಯಂತ್ರ, ಬಾಗುವ ಯಂತ್ರ, ತಳ್ಳುವ ಯಂತ್ರ, ವಿದ್ಯುತ್ ಬೆವೆಲ್ಲಿಂಗ್ ಯಂತ್ರ, ಮರಳು ಬ್ಲಾಸ್ಟಿಂಗ್ ಯಂತ್ರ ಇತ್ಯಾದಿ
ಮೂಲ	ಚೀನಾ
ತಯಾರಕ	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ಇತ್ಯಾದಿ. SABS 1123 ಫ್ಲೇಂಜ್: -BS ಫ್ಲೇಂಜ್, EN ಫ್ಲೇಂಜ್, API 6A ಫ್ಲೇಂಜ್, ANSI ಫ್ಲೇಂಜ್, ASME ಫ್ಲೇಂಜ್, DIN ಫ್ಲೇಂಜ್, EN1092-1 ಫ್ಲೇಂಜ್, UNI ಫ್ಲೇಂಜ್, JIS/ KS ಫ್ಲೇಂಜ್, BS4504 ಫ್ಲೇಂಜ್, AGO7W Flange, AGO7WAnge ಪಿಎಸ್ಐ ಫ್ಲೇಂಜ್
SABS 1123 Flange Flanges ಉಪಯೋಗಗಳು ಮತ್ತು ಅಪ್ಲಿಕೇಶನ್	ಬಿಟುಮೆನ್ ಅಪ್ಗ್ರೇಡರ್ಗಳು. ಭಾರೀ ತೈಲ ಸಂಸ್ಕರಣಾಗಾರಗಳು. ಪರಮಾಣು ಶಕ್ತಿ (ಹೆಚ್ಚಾಗಿ ತಡೆರಹಿತ). ಪೆಟ್ರೋಕೆಮಿಕಲ್ಸ್ ಮತ್ತು ಆಮ್ಲಗಳು.

ಅಪ್ಲಿಕೇಶನ್

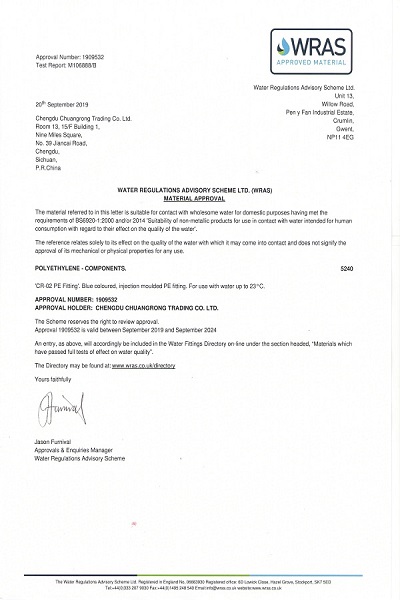

ಪ್ರಮಾಣೀಕರಣ
